الوصف

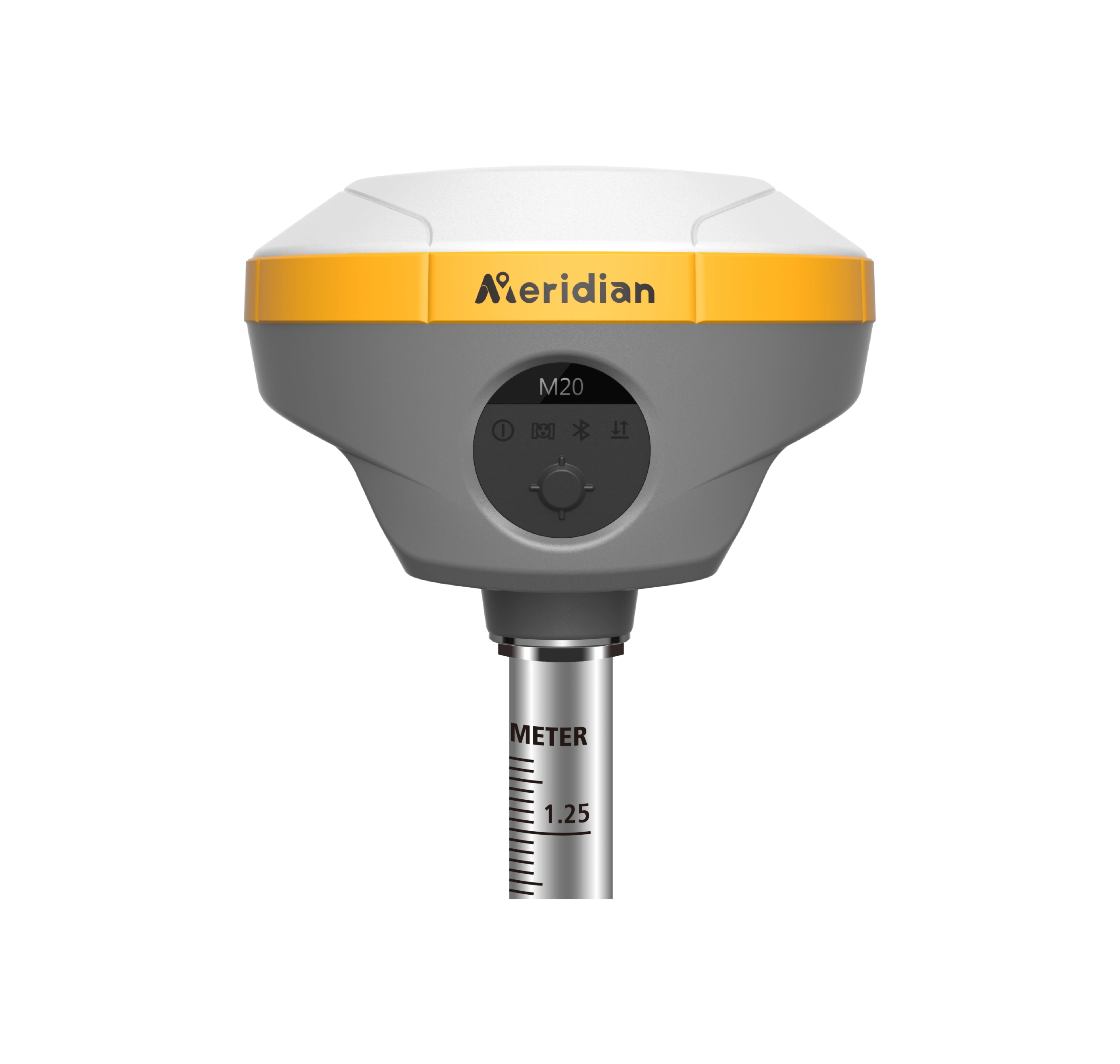

يتميز M20 GNSS RTK Meridian بهيكل قوي مقاوم للعوامل الجوية، ووزن خفيف يجعل حمله واستخدامه في الميدان أكثر سهولة. كما يدعم اتصال 4G LTE وراديو داخلي لمسافات تصل إلى 15 كم.
بالإضافة إلى وحدة IMU بزاوية ميل تصل إلى 120° لضبط القياسات بدقة دون الحاجة إلى معايرة مستمرة. بطاريته ذات السعة الكبيرة (تصل إلى 30 ساعة تشغيل) تدعم الشحن السريع عبر USB-C، مما يجعله مناسبًا للأعمال طويلة المدى.
من خلال كاميرات AR و VR المدمجة في جهاز M20 GNSS RTK ، يتيح الجهاز ميزة AR Stakeout، حيث يمكن عرض التصميمات والحدود مباشرة على المشهد الواقعي لتسريع أعمال التخطيط والإنشاءات. يعتبر خيارًا ممتازًا لمشاريع المسح الطبوغرافي، الطرق، شبكات البنية التحتية، الزراعة الذكية، والمسح ثلاثي الأبعاد.
خصائص M20 GNSS
| System | System | Linux |
| GNSS Signal | Channel | 1408 |
| BDS | B1I，B2I，B3I，B1C，B2a，B2b* | |
| GPS | L1 C/A，L1C*，L2P(Y)，L2C，L5 | |
| GLONASS | L1，L2，L3* | |
| GALILEO | E1，E5a，E5b，E6* | |
| QZSS | L1C/A, L1C, L2C, L5, L6* | |
| SBAS | L1, L5* | |
| NavIC(IRNSS)* | L5 | |
| L-band | B2b PPP (Only for the Asian-Pacific Region)& HAS* | |
| Data Format | CMR, CMR+, RTCM2.X, RTCM3.X | |
| Data Output | NMEA-0183, RINEX, TXT | |
| Data Updating Rate | Up to 20Hz | |
| Time to Recapture | <1s | |
| Cold Start | <40s | |
| Positioning Performance |
Single Point Positioning (RMS) | Horizontal: 1.5m | Vertical: 3.0m |
| DGPS (RMS) | Horizontal: 0.4m | Vertical: 0.8m | |
| Real-Time Kinematic (RMS) | Horizontal: ±(8mm+1×10-6·D) | |
| Vertical: ±(15mm+1×10-6·D) | ||
| Speed Accuracy (RMS) | 0.03m/s | |
| Static Accuracy (RMS) | Horizontal: ± (2.5mm+0.5-6·D) | |
| Vertical: ± (5mm+0.5-6·D) | ||
| Time Accuracy (RMS) | 20ns | |
| Speed Accuracy | ≥0.03m/s | |
| Tilt Compensation Accuracy | ≤2cm(Tilt Angle≤60°, Up to 120°) | |
| IMU Update Frequency | 200Hz | |
| Communication | Bluetooth | V2.1+EDR/V4.0 Dual Mode |
| WiFi | 802.11 a/b/g/n/ac | |
| Cellular | LTE FDD: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28 | |
| LTE TDD: B38/39/40/41 | ||
| WCDMA: B1/2/4/5/6/8/19 | ||
| GSM: B2/3/5/8 | ||
| Storage | 32GB，Up to 64GB | |
| Internal Radio | Transmitting power:2W(37±1dBm) 1W(30±1dBm) | |
| Frequency: 410~470MHz | ||
| Protocol: TRIMTALK, TRIMMK3, SOUTH, TRANSEOT, SATEL, MeridianLink optional | ||
| Air Baud Rate: 9600, 19200 | ||
| Battery | Specifications | 7.4V，7000mAh lithium-ion Rechargeable Battery |
| Operating Times | RTK Rover: Up to 14 hours (Typical Power Consumption) | |
| Static: Up to 22 hours (Typical Power Consumption) | ||
| Charging | Support USB PD 15V/2A (Supports Quick Charging Adapter) | |
| Environment | Operating Temperature | -40°C~+85°C |
| Storage Temperature | -55°C~+85°C | |
| Anti-seismic | 2m Pole Drop Onto Concrete | |
| Dust & Waterproof | IP67 | |
| Dual-Camera | AR Sensor pixels | Global shutter with 5 MP |
| VR Sensor pixels | Global shutter with 2 MP | |
| VR Field of view | 75°C | |
| Video frame rate | 30fps | |
| Image accuracy | 2~4 cm 95% (2σ)@10m | |
| Physical | I/O Interface | 1× USB type-C port; 1 × SMA antenna port; 1× SIM card slot; 1 × 5 pin LEMO port |
| Dimensions | 119mm×119mm×76mm | |
| Weight | 650g |
