M20L Laser GNSS RTK بالليزر

Meridian M20 Laser GNSS RTK is an innovative solution that combines advanced laser technology with Camera, IMU, and 4G integration. It is calibration-free, significantly boosting operational efficiency and laser measuring makes the rodless survey improve efficiency and reduce risk factors. The M20L laser receiver provides a new way to work in challenging & impossible scenarios with high accuracy, including riverine stake-out, bridge pile surveying, elevation surveying, municipal surveying, and outdoor & indoor combination surveying.

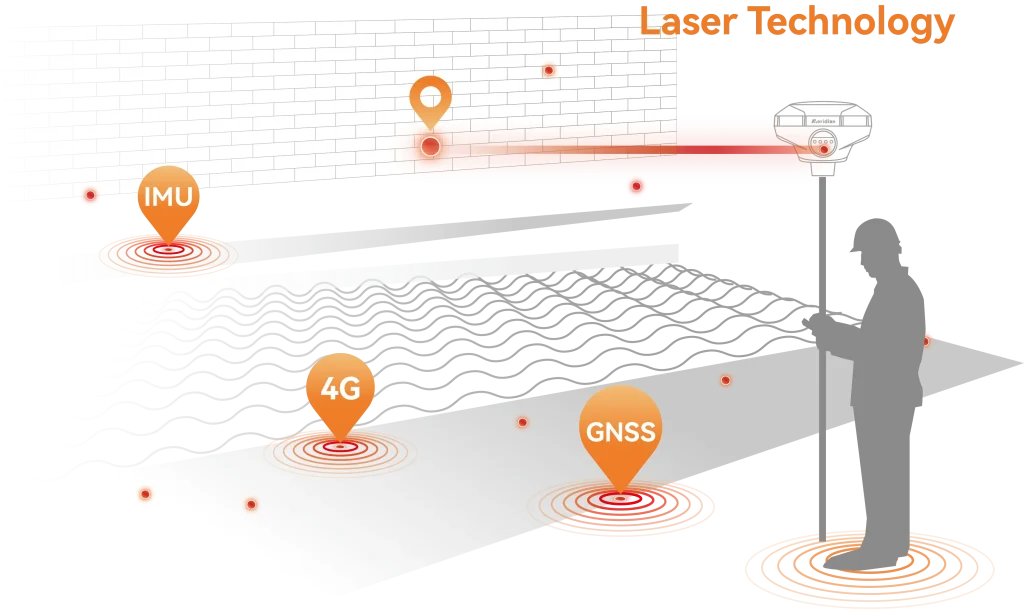

أحدث تقنيات الليزر

توفر تقنية الليزر مزايا لا مثيل لها في تحديد المواقع بدقة، وتجعل أعمال المسح أسهل وبدون الحاجة إلى عصا. إن الجمع بين تقنية الليزر المتطورة مع أنظمة GNSS كاملة الكوكبات، وIMU، ودمج 4G يوفّر دقة بدون معايرة، مما يعزز كفاءة العمل بشكل كبير ويقلل من المخاطر المحتملة.

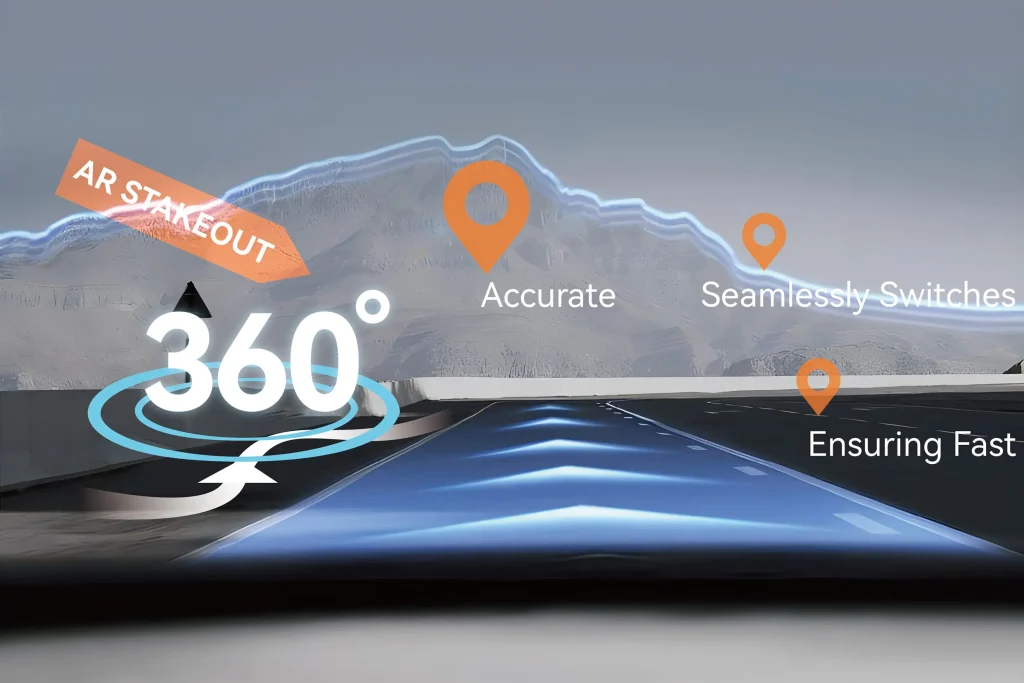

AR Stakeout

تُسهّل تقنية التموضع البصري عملية تحديد النقاط من خلال إسقاط ملفات التصميم على المشهد الحقيقي، مما يعزز من كفاءة أعمال التوقيع. وتُحقق الكاميرا عالية الأداء والدقة العالية نتائج دقيقة من خلال تتبع الإشارة بدقة. كما يتيح نظام التوقيع بالواقع المعزز بزاوية 360 درجة الانتقال السلس بين وحدة التحكم المحمولة وجهاز القياس، مما يضمن تجربة توقيع سريعة ودقيقة.

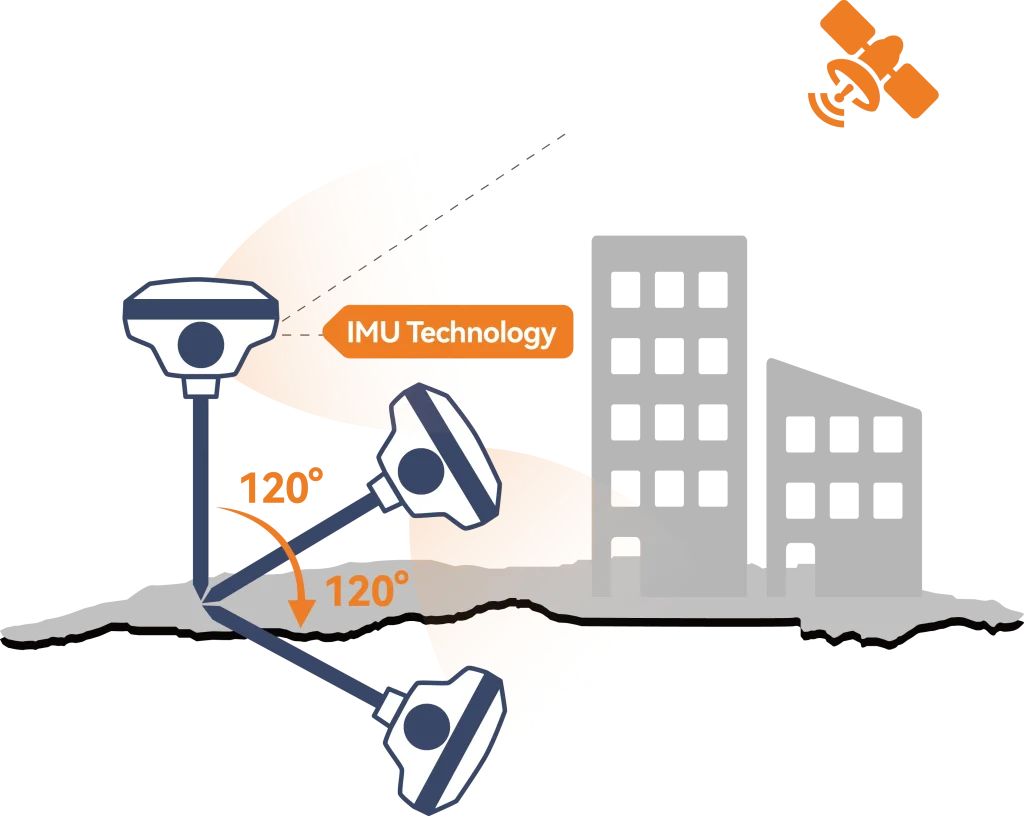

Calibration-Free Solution

Equipped with laser & 120° calibration-free IMU technology in a small body, it complements the laser’s outstanding performance, extending the M20L’s application range to locations that traditional RTK systems cannot reach, opening up new horizons for product applications, enhancing customer satisfaction and boosting operational efficiency

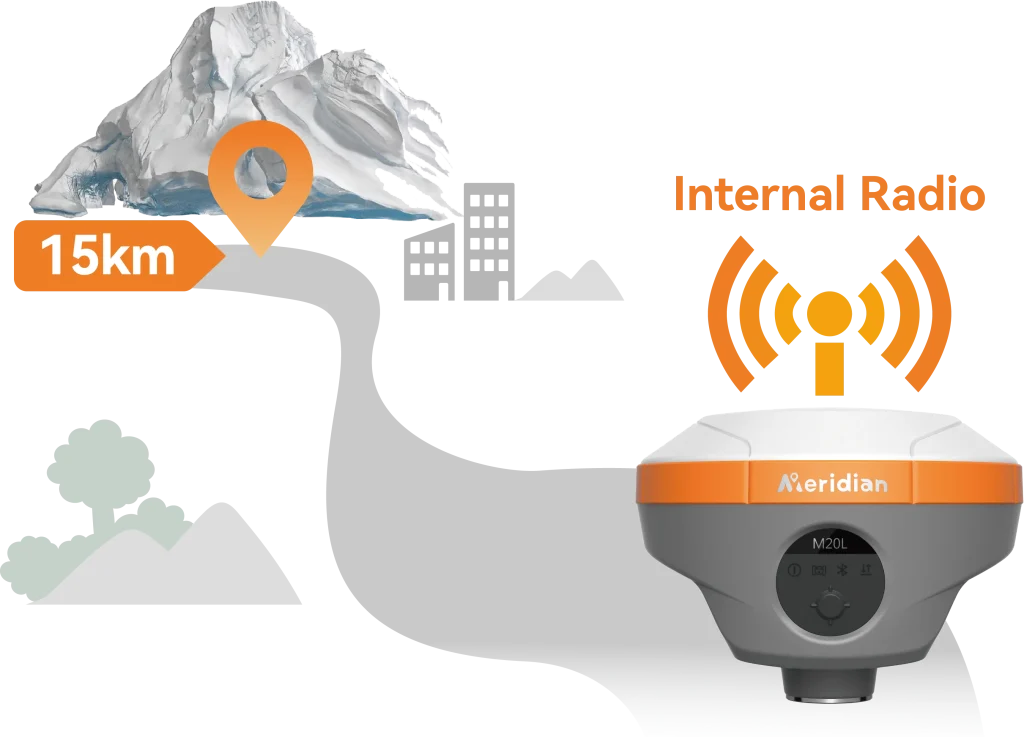

مسافة عمل أطول

مزودًا براديو داخلي يدعم بروتوكول MeridianLink يوفر نطاق عمل يصل إلى 15 كيلومترًا ويزيد من المرونة. ومن خلال الاستغناء عن الراديو الخارجي، يصبح جهاز M20L أخف وزنًا، وأقل تعقيدًا، وأسهل في الحمل، مما يؤدي إلى زيادة الكفاءة والراحة في العمل الميداني.

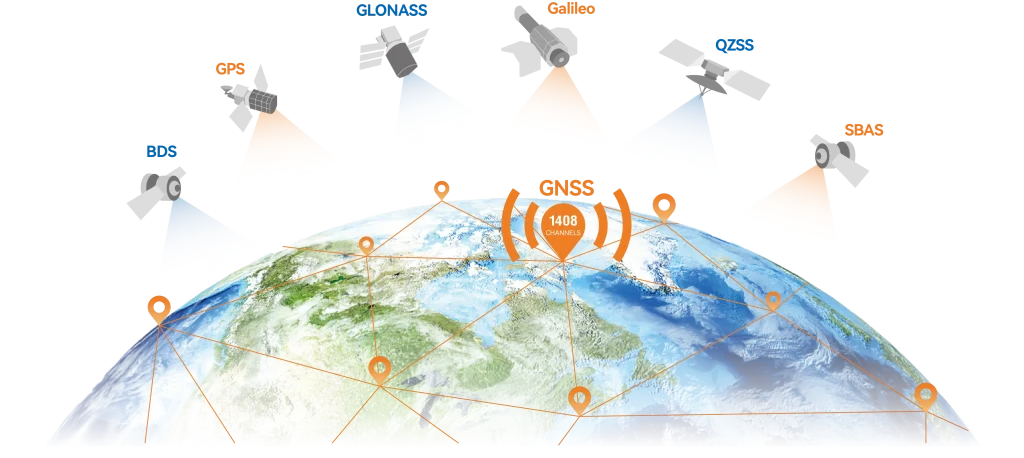

Full Constellations

يدعم أنظمة BDS، وGPS، وGLONASS، وGalileo، وQZSS، وSBAS. وتوفر قنواته البالغ عددها 1408 قدرة شاملة على تتبع إشارات GNSS.

Technical Specification

System	System	Linux
GNSS Signal②	Channel	1408
	BDS	B1I，B2I，B3I，B1C，B2a，B2b*
	GPS	L1 C/A，L1C*，L2P(Y)，L2C，L5
	GLONASS	L1，L2，L3*
	GALILEO	E1，E5a，E5b，E6*
	QZSS	L1， L2，L5，L6*
	SBAS	L5*
	NavIC(IRNSS)*	L1， L2，L5
	L-band	B2b PPP (Only for the Asian-Pacific Region)
	Data Format	CMR, CMR+, RTCM2.X, RTCM3.X
	Data Output	NMEA-0183, RINEX, TXT
	Data Updating Rate	Up to 20Hz
	Time to Recapture	<1s
	Cold Start	<40s
Positioning Performance	Single Point Positioning (RMS)	Horizontal: 1.5m \| Vertical: 3.0m
	DGPS (RMS)	Horizontal: 0.4m \| Vertical: 0.8m
	Real-Time Kinematic (RMS)	Horizontal: ±(8mm+1×10-6·D)
	Real-Time Kinematic (RMS)	Vertical: ±(15mm+1×10-6·D)
	Speed Accuracy (RMS)	0.03m/s
	Static Accuracy (RMS)	Horizontal: ± (2.5mm+0.5-6·D)
	Static Accuracy (RMS)	Vertical: ± (5mm+0.5-6·D)
	Time Accuracy (RMS)	20ns
	Laser Accuracy (RMS)	≤ ±(8mm+4mm/m) Tilt Angle≤30°
	Speed Accuracy	≥0.03m/s
	Tilt Compensation Accuracy	≤2cm(Tilt Angle≤60°, Up to 120°)
	IMU Update Frequency	200Hz
Communication	Bluetooth	V2.1+EDR/V4.0 Dual Mode
	WiFi	802.11 a/b/g/n/ac
	Cellular	LTE FDD: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28
		LTE TDD: B38/39/40/41
		WCDMA: B1/2/4/5/6/8/19
		GSM: B2/3/5/8
	Storage	Up to 64GB
	Internal Radio	Transmitting power:2W(37±1dBm) 1W(30±1dBm)
		Frequency: 410~470MHz
		Protocol: TRIMTALK, TRIMMK3, SOUTH, TRANSEOT, SATEL, MeridianLink optional
		Air Baud Rate: 9600, 19200
Battery	Specifications	7.4V，7000mAh lithium-ion Rechargeable Battery
	Operating Times	RTK Rover: Up to 22 hours (Typical Power Consumption)
	Operating Times	Static: Up to 30 hours (Typical Power Consumption)
	Charging	Support USB PD 15V/2A (Supports Quick Charging Adapter)
Environment	Operating Temperature	-40°C~+85°C
	Storage Temperature	-55°C~+85°C
	Anti-seismic	2m Pole Drop Onto Concrete
	Dust & Waterproof	IP67
Data Formats	AR Camera	500 MegaPixel, large viewing angle, supports live view stakeout
	Laser Assisted Camera	500 MegaPixel, large viewing angle, supports laser aiming and guidance
	I/O Interface	1× USB type-C port; 1 × SMA antenna port; 1× SIM card slot; 1 × 5 pin LEMO port
	Dimensions	119mm×119mm×76mm
	Weight	662g
