جهاز استقبال M7 GNSS

M7 High-Performance GNSS Receiver

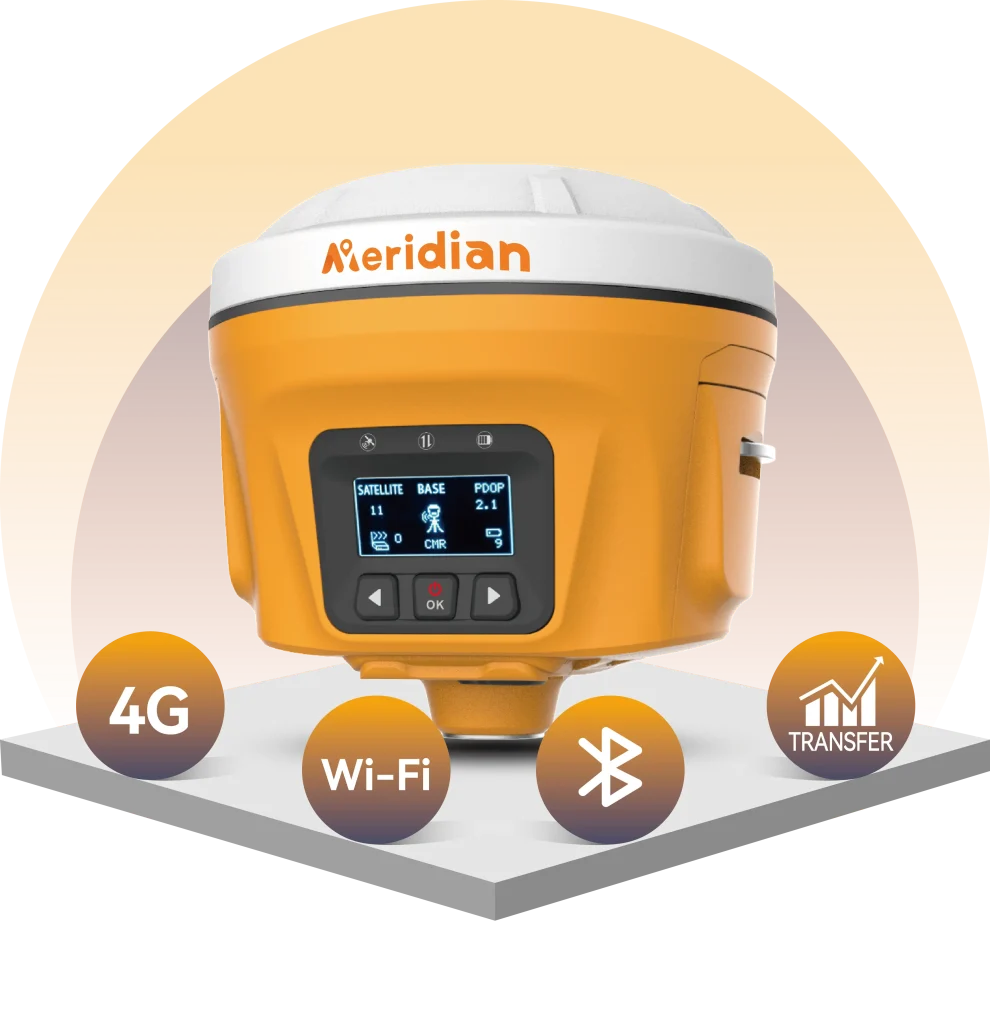

يتميز جهاز Meridian M7 بمحرك RTK من الجيل الجديد ويدعم قياس الميل، مما يتيح مسحًا عالي الدقة في البيئات المعقدة. كما يحتوي على اتصال مدمج بتقنيات 4G، وBluetooth، وWi-Fi، وراديو نقل بيانات بقوة 5 وات، مما يمكن من نقل البيانات بسرعة عالية وواجهة ويب سهلة الاستخدام، مما يحسّن الكفاءة والراحة. يمتلك M7 بطارية قابلة للإزالة وتصميمًا متينًا يجعله مناسبًا للاستخدام في الهواء الطلق والبيئات القاسية. مزود براديو مدمج بقوة 5 وات وذاكرة داخلية بسعة 32 جيجابايت، مما يتيح للمستخدمين الحصول على حلول دقيقة وموثوقة، ويجعل من M7 جهاز استقبال مثالي لمحطات القاعدة.

مسافة عمل أطول

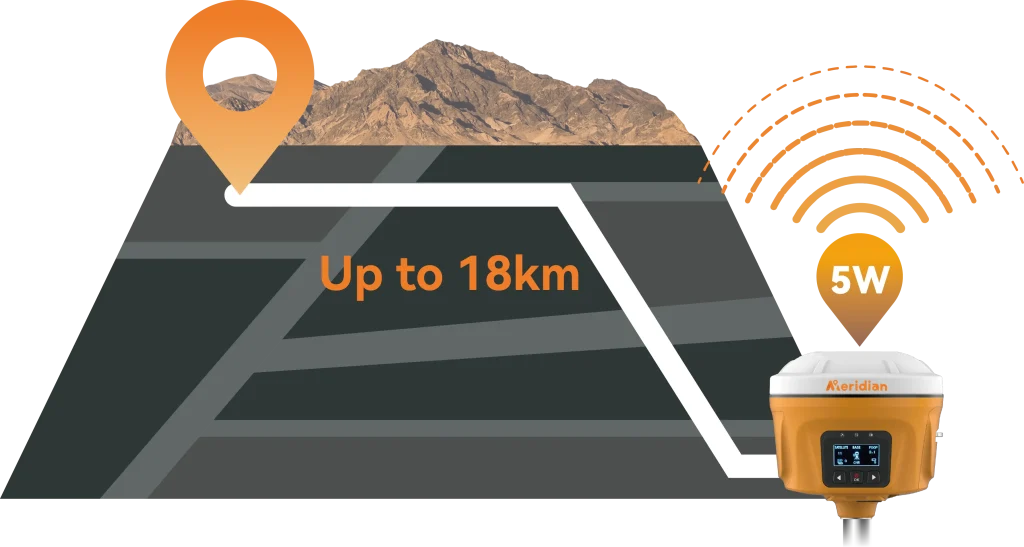

يقدم تجهيز جهاز Meridian M7 براديو داخلي بقوة 5 وات العديد من الفوائد، بما في ذلك نطاق يصل إلى 18 كيلومترًا، وزيادة في المرونة، وتحسين في السلامة.

وقت عمل أطول

يوفر وقت عمل أطول يصل إلى 20 ساعة باستخدام بطاريتين، مما يتيح للمستخدمين العمل طوال اليوم.

هوائي متكامل للغاية أربعة في واحد

تقدم الهوائي المتكامل رباعي الوظائف في جهاز M7 عدة مزايا، منها توفير المساحة، وتحسين الأداء والموثوقية، وتقليل معدل الأعطال أثناء الاستخدام، مما يجعل M7 أكثر قابلية للحمل وأسهل في التعامل، ويزيد من كفاءة ودقة القياسات.

بطارية قابلة للإزالة وقوية

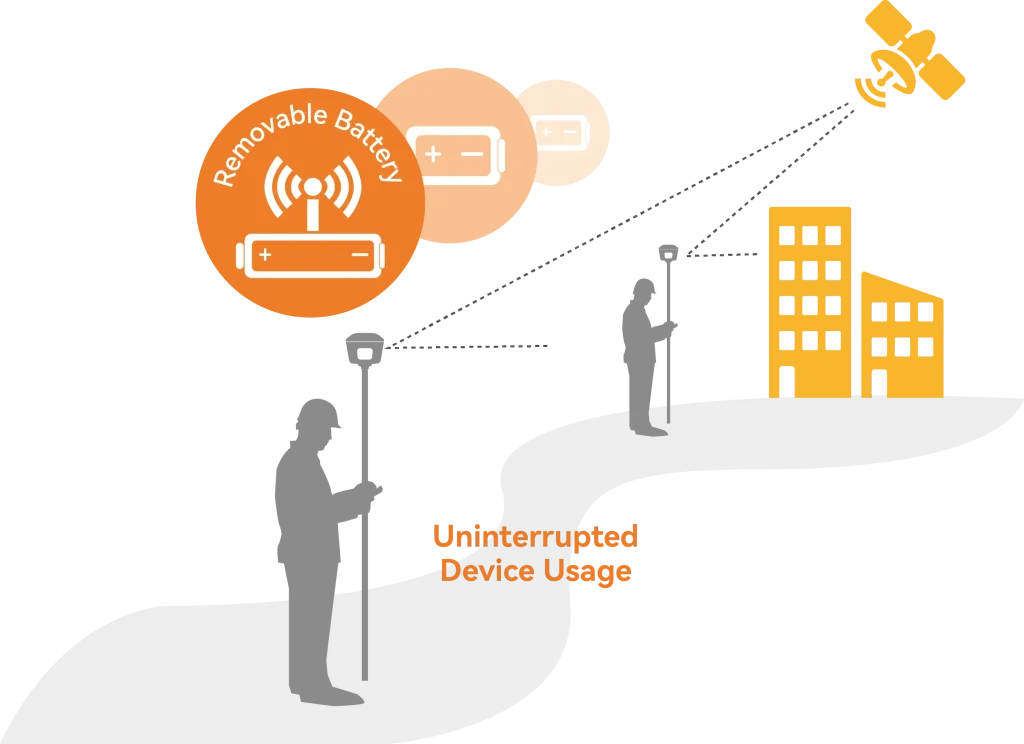

توفر البطاريات القابلة للإزالة مرونة عالية، حيث تتيح استبدالها بسهولة واستخدام الجهاز دون انقطاع، مما يعزز الراحة للمستخدمين. كما تحسن البطاريات القابلة للإزالة من سهولة استخدام الجهاز وتقدم حلاً اقتصاديًا للاستخدام المطوّل.

تخزين بيانات بسعة كبيرة

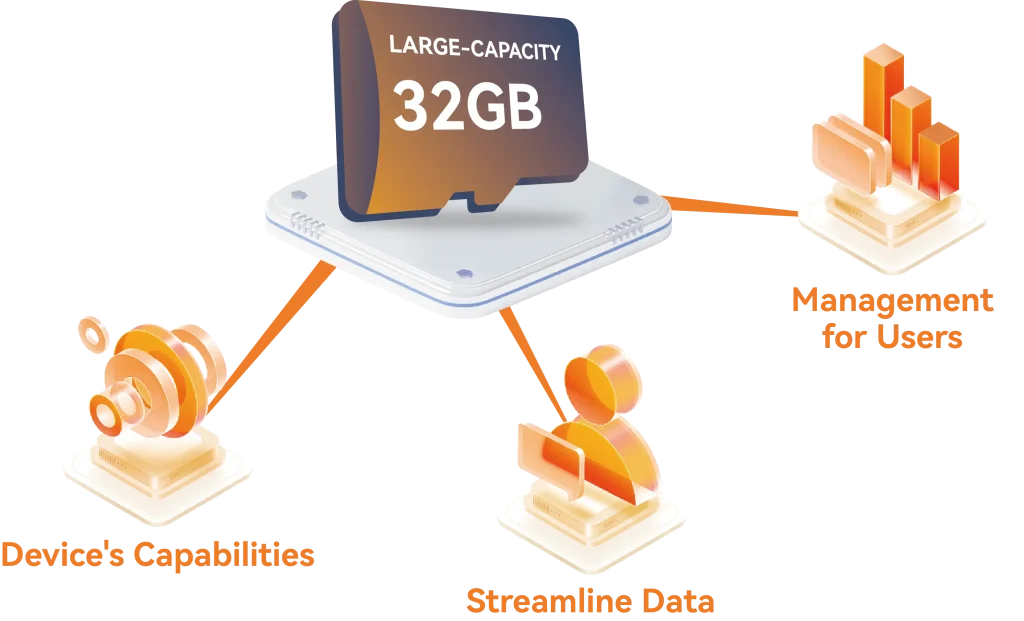

تُعد ذاكرة داخلية بسعة تصل إلى 32 جيجابايت ميزة قيمة تعزز قدرات الجهاز وتسهل إدارة البيانات للمستخدمين.

وحدة قياس القصور الذاتي المحسّنة

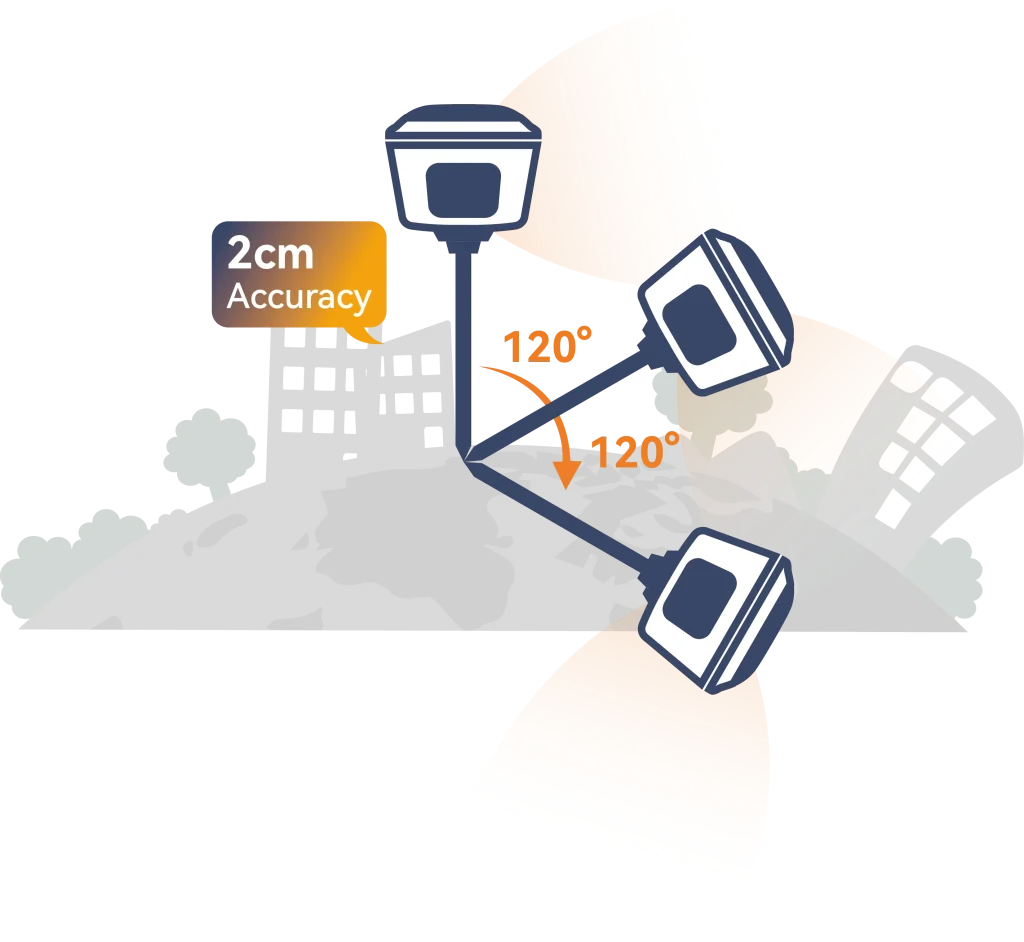

مزود بتقنية IMU بدون معايرة، يدعم زاوية ميل تصل إلى 60° بدقة 2 سم، وحتى 120°، مما يتيح قياسات سريعة ودقيقة دون الحاجة لتسوية العصا. يمكنك التركيز على موقع طرف العصا المطلوب، وهو أمر مفيد بشكل خاص أثناء عمليات التوقيع.

Technical Specification

GNSS Signal②	Channels	1408
	GPS	L1C/A, L1C, L2P(Y), L2C, L5
	BDS	L1, L2, L3*
	GLONASS	B1I, B2I, B3I, B1C, B2a, B2b*
	GALILEO	E1, E5a, E5b, E6*
	IRNSS	L1, L2, L5, L6*
	QZSS	L1, L2, L5
	SABS	L5
	L-Band	B2b PPP (Only for the Asian-Pacific Region)
Positioning Performance	High-precision static GNSS Surveying	Horizontal: 2.5mm + 0.1ppm RMS \| Vertical: 3.5mm + 0.4ppm RMS
	Static and Fast Static	Horizontal: 2.5mm + 0.5ppm RMS \| Vertical: 5mm + 0.5ppm RMS
	Post Processing Kinematic (PPK / Stop & Go)	Horizontal: 8mm + 1ppm RMS \| Vertical: 15mm + 1ppm RMS
	Post Processing Kinematic (PPK / Stop & Go)	Initialization reliability: Typically>99.9%
	Code Differential GNSS Positioning	Horizontal: ±0.25m+1ppm RMS
	Code Differential GNSS Positioning	Vertical: ±0.5m+1ppm RMS \| SBAS: 0.5m (H), 0.85m (V)
	Real-Time Kinematic (RTK)	Horizontal: 8mm+1ppm RMS \| Vertical: 15mm+1ppm RMS
	Real-Time Kinematic (RTK)	Initialization time: Typically <10s \| Initialization reliability: Typically > 99.9%
	Time to first Fix	Cold start: < 45 s \| Hot start: < 30 s \| Signal re-acquisition: < 2 s
	Tilt Survey Performance	≤2cm within 60°, Up to 120°
Communication	Communication	Bluetooth: 4.2 / 2.1+EDR, 2.4GHz
	Communication	Wi-Fi: 802.11 b / g / n
	Internal UHF Radio	Frequency: 410-470MHz
		Transmitting power: 1W / 2W / 5W adjustable
		Protocols: TRIMTALK9600, TRANSEOT, SOUTH 9600, SOUTH 19200
Physical	Removable Battery	8.4V / 6800mAh lithium-ion removable battery
Physical	Removable Battery	RTK Rover (Network) for 10 hours2 \| Static: up to 13 hours2
Control Panel	Display	1.54 inch OLED Display
	LED Lamp	Satellite, Signal, Power
	Physical button	3
Environment	Water / Dustproof	IP68
	Shock and vibration	Designed to survive a 2m natural fall onto concrete
	Humidity	100%, condensing
	Operation temperature	-30℃~+70℃
	Storage temperature	-40℃~+80℃
I/O Interface	Port	1 x USB port, 1 x Type C, 1 x Lemo pot
Data Formats	Port	1 x SMA antenna connector, 1 Mini USB port
	Output rate	Up to 20Hz
	Static data format	Dat
	Display	VRS, FKP, MAC; supports NTRIP protocol
	CMR& RTCM	CMR, RTCM 2.x, RTCM 3.0, RTCM 3.2
	Navigation outputs ASCII	NMEA-0183
1. Description and Specifications are subject to change without notice. 2. BDS B2b, GALILEO E6, QZSS L6, IRNSS L5 will be provided through future product upgrade.
